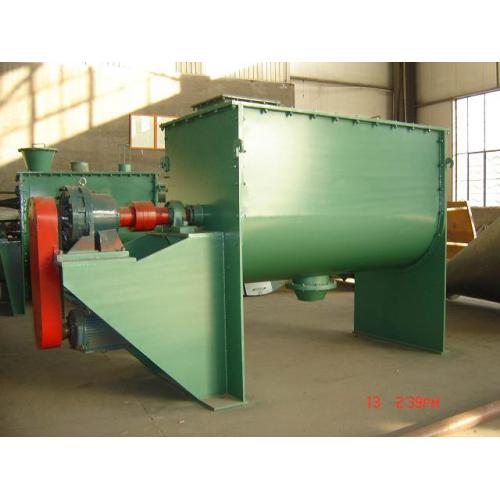

概述：臥式螺帶混合機是一款高效率、高均勻度、高裝載系數、低能耗、低污染、低破碎的新型攪拌混合設備。該產品適用范圍廣闊，能進行粉體與粉體、粉體與液體的攪拌混合，特別是能攪拌膏狀、粘稠的或比重較大的物料（比如膩子、真石漆、金屬粉末等產品）。此設備目前在制藥、食品、農藥、染料、化工、塑料、陶瓷、涂料、膩子、砂漿等領域應用廣泛。
 原理：
臥式螺帶混合機由傳動部件、雙層螺條攪拌器、U形桶體組成。外螺條盤繞形式配合旋轉方向把物料從兩端向中間推動，而內螺條把物料從中間向兩端推動，螺帶不同的角度、方向繞法使物料產生不同的流動方向，物料通過不斷的對流循環，剪切摻混達到快速混合。
規格型號
|
型號 |
功率
（kw） |
轉速
（rpm） |
混合量
（kg） |
外形尺寸
（mm） |
設備重量
（kg） |
|
TLD-0.3 |
5.5 |
41 |
90-210 |
1900*600*950 |
780 |
|
TLD -0.5 |
7.5 |
41 |
150-350 |
2500*780*1150 |
1000 |
|
TLD -1 |
11 |
33 |
300-700 |
2700*980*1450 |
1800 |
|
TLD -2 |
15 |
33 |
600-1400 |
3200*1200*1700 |
2300 |
|
TLD -3 |
18.5 |
33 |
900-2100 |
3500*1450*1950 |
3200 |
|
TLD -4 |
22 |
22 |
1200-2800 |
4100*1400*2000 |
4000 |
|
TLD -5 |
30 |
22 |
1500-3500 |
4400*1500*2150 |
4800 |
|
TLD -6 |
37 |
22 |
1800-4200 |
4750*1560*2200 |
6300 |
|
TLD -8 |
45 |
22 |
2400-5600 |
4900*1750*2450 |
8500 |
|
TLD -10 |
55 |
19 |
3000-7000 |
5650*1750*2450 |
9500 |
|
TLD -15 |
90 |
17 |
4500-10500 |
5850*2000*2900 |
11000 |
|
TLD -20 |
110 |
11 |
6000-12000 |
6050*2650*3150 |
13500 |
注： * 表中混合量是以比重為1的粉料為介質所測數據，選型應根據產品的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
功能選擇
出料方式 ：
手動 電動 氣動
主軸密封方式 ：
填料密封 填料+氣密封 機械密封
攪拌器形式 ：
雙向連續式螺帶 單向連續式螺帶 雙向斷開式螺帶 單向斷開式螺帶
驅動方式 ：
直聯式 分體式（皮帶/鏈條）
材質 ：
碳鋼 物料接觸不銹鋼（SS304/SS316） 全部不銹鋼（SS304/SS316） 內部涂層
主軸 ：
單段式 多段式
桶體開口 ：
標準法蘭口 快開式投料口 除塵器口 人工投料口 側身清洗門
出料閥 ：
蝶閥 球閥 梅花閥 翻板閥
其他 ：
噴液/噴霧 加熱/冷卻 除塵/真空 臨時取樣 |
