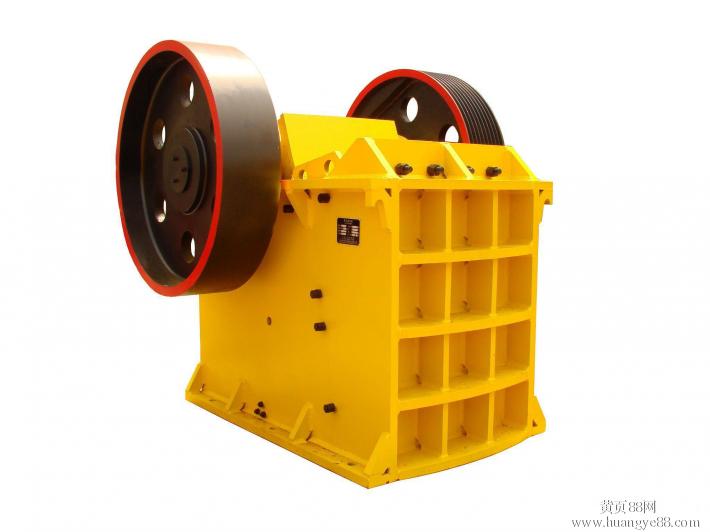

新型顎式破碎機
PE新型系列產品，具有破碎比大，產品粒度均勻，結構合理、工作可靠、維修簡便、運行費用經濟等特點。PE新型顎式破碎機系列產品廣泛應用于礦山、建材、化工、冶煉、 水利等部門。PE新型顎式破碎機系列產品用于破碎抗壓強度不超過320兆帕的各種物料，是初級破碎首選設備。
顎式破碎機結構組成：

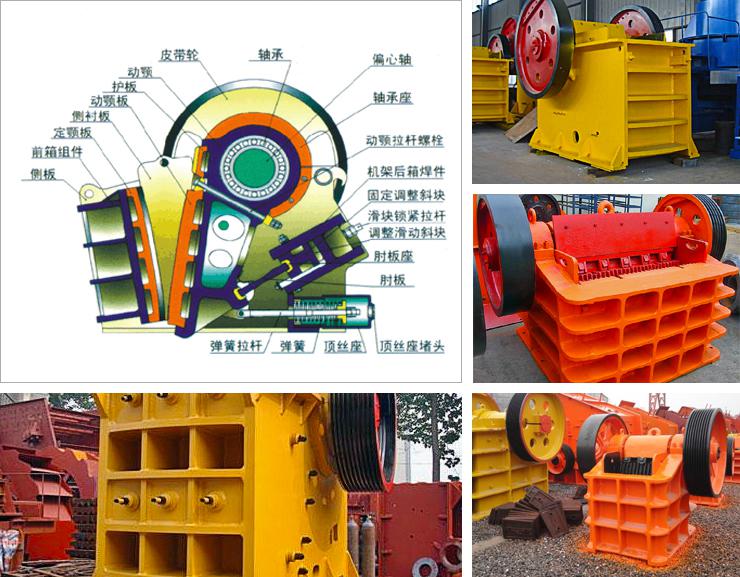

顎破的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
顎式破碎機工作原理：
PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
|
顎式破碎機 型號 |
最大進料
mm |
出料調整范圍mm |
處理能力t/h |
外形尺寸 長×寬×高 |
理論重量 (毛重噸) |
電機功率 kw |
|
250×400 |
210 |
20~60 |
5~21 |
1430×1310×1296 |
2.8 |
15 |
|
400×600 |
340 |
40~100 |
16~65 |
1817×1715×1591 |
6.8 |
30 |
|
250×1000 |
210 |
25~60 |
16~52 |
1530×1992×1380 |
6.8 |
30 |
|
250×1200 |
210 |
25~60 |
20~61 |
1900×2192×1430 |
7.9 |
37 |
|
500×750 |
425 |
50~100 |
46~100 |
2256×1926×1865 |
10.6 |
55 |
|
600×900 |
500 |
60~160 |
50~120 |
2520×1840×2320 |
15.5 |
55 |
|
900×1200 |
750 |
95~165 |
140~262 |
3335×3182×3025 |
50 |
160 |
|
750×1060 |
630 |
80~140 |
115~210 |
2730×2472×2840 |
29 |
110 |
|
150×750 |
120 |
10~40 |
8~35 |
1380×1658×1025 |
2.9 |
15 |
|
250×750 |
210 |
25~60 |
13~35 |
1545×1667×1330 |
5 |
22 |
|
300×1300 |
250 |
20~90 |
16~104 |
1720×2320×1750 |
11.8 |
55 |
|
800×1060 |
640 |
100~200 |
136~230 |
2610×2556×2800 |
30 |
110 |
|
870×1060 |
660 |
200~260 |
290~336 |
2660×2556×2800 |
31 |
110 |
|
900×1060 |
685 |
230~290 |
160~400 |
2690×2556×2800 |
32 |
110 |
|
1000×1200 |
850 |
195~265 |
315~342 |
3435×3180×3025 |
51 |
160 |
|
1200×1500 |
1020 |
150~300 |
400~800 |
4590×3732×3843 |
98 |
250 |
 |
